Mimik diyagram, endüstriyel tesislerin kontrol odalarında sistemlerin görsel takibini sağlayan, süreç akışını ve ekipman durumlarını operatörlere özetleyen profesyonel bir gösterim panelidir. Ostim Etiket, Ankara Ostim üretim tesisinde 26 yılı aşkın deneyimiyle SCADA entegrasyonlu veya bağımsız mimik diyagram üretimi gerçekleştirmektedir. Atık su arıtma tesisleri, enerji santralleri, fabrikalar, bina otomasyon sistemleri ve trafik kontrol merkezleri gibi alanlarda kullanılan mimik diyagram panelleri, karmaşık süreçlerin tek bakışta anlaşılmasını sağlar. Bu sayfada mimik diyagram üretim süreci, teknik özellikler, kullanım alanları ve Ostim Etiket ayrıcalıklarını bulabilirsiniz.
Mimik Diyagram Nedir ve Hangi Amaçla Kullanılır?
Mimik diyagram, endüstriyel proseslerin grafiksel olarak temsil edildiği, motor durumu, vana pozisyonu, tank seviyesi, sıcaklık ve basınç gibi bilgileri LED göstergeler ve analog elemanlar aracılığıyla operatöre aktaran kontrol panelidir. Operatör mimik diyagram üzerinden tüm sistemi tek bakışta değerlendirebilir; arıza durumlarında ilgili nokta ışıklı uyarılarla belirginleşir. Ankara Ostim üretim tesisimizde imal edilen mimik diyagram panelleri müşterinin proses ihtiyacına özel tasarlanır. Ostim Etiket olarak hem büyük SCADA sistemleri ile entegre hem de stand-alone çalışabilen mimik diyagram çözümleri sunmaktayız.
Mimik Diyagram Üretim Süreci
Mimik diyagram üretimi müşteri ile detaylı teknik görüşme ile başlar. Hangi ekipmanların izleneceği, hangi sinyallerin alınacağı, hangi noktalarda LED ve gösterge bulunacağı belirlenir. Mimari çizim aşamasında proses akış şeması vektörel ortamda hazırlanır; renkler standart endüstri kodlarına (kırmızı-arızalı, yeşil-çalışır, sarı-uyarı) göre atanır. Ostim Etiket teknik kadromuz alt tabaka olarak alüminyum kompozit, pleksi veya çelik sac seçtikten sonra UV dijital baskı ile grafik basılır. LED matkap delikleri CNC ile hassas olarak açılır. Ankara Ostim tesisimizde elektronik bağlantılar, gösterge montajı ve test aşamaları yapıldıktan sonra panel sevkiyata hazır hale gelir.
Mimik Diyagram Kullanım Alanları
Mimik diyagram panelleri pek çok kritik sektörde kullanılmaktadır:
- Atık su arıtma tesisleri: Pompa, blower ve havuz seviye takibi
- Enerji santralleri: Türbin, transformatör ve şebeke durumu izleme
- Bina otomasyon sistemleri: HVAC, asansör ve yangın sistemi takibi
- Yangın alarm panelleri: Zon bazlı alarm noktası gösterimi

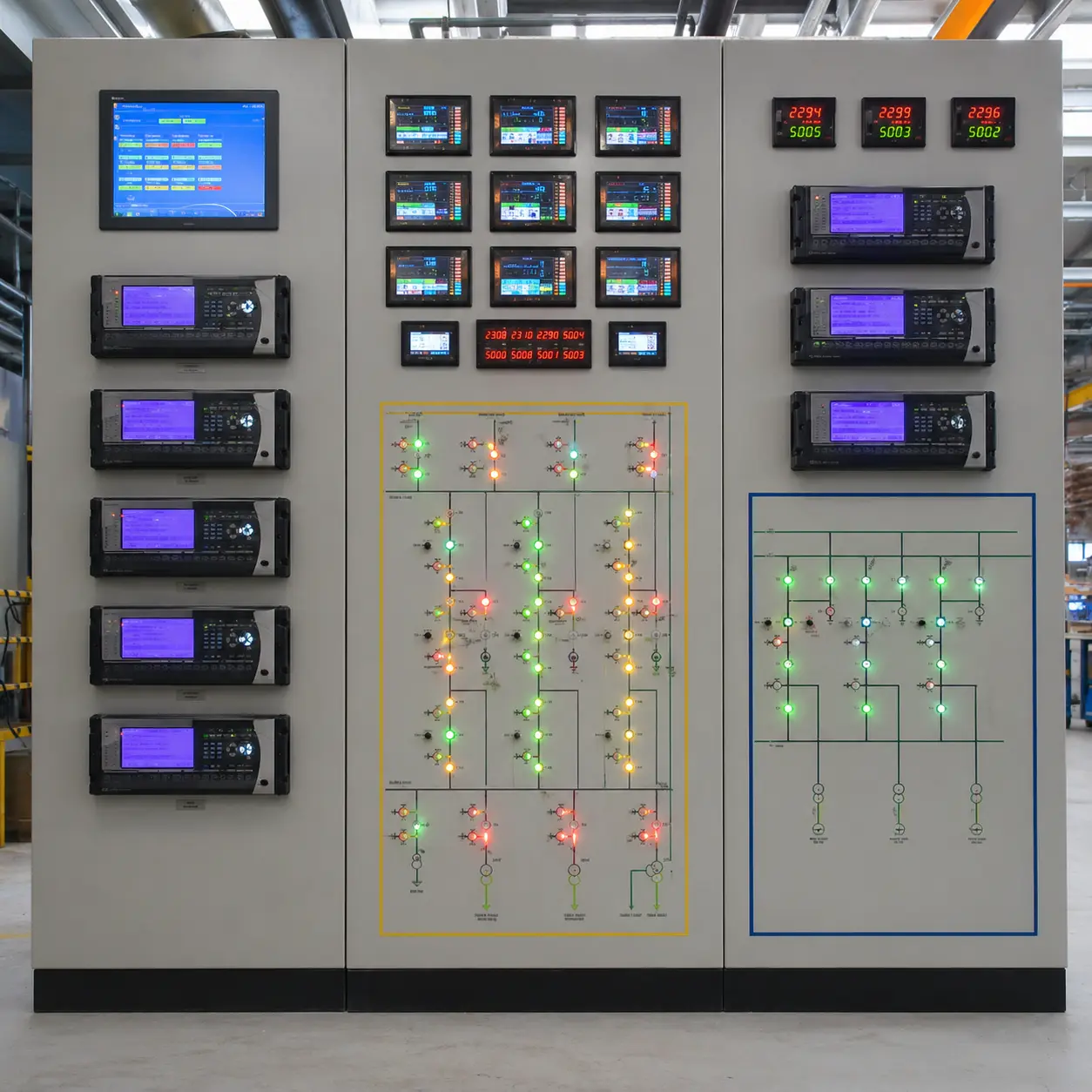

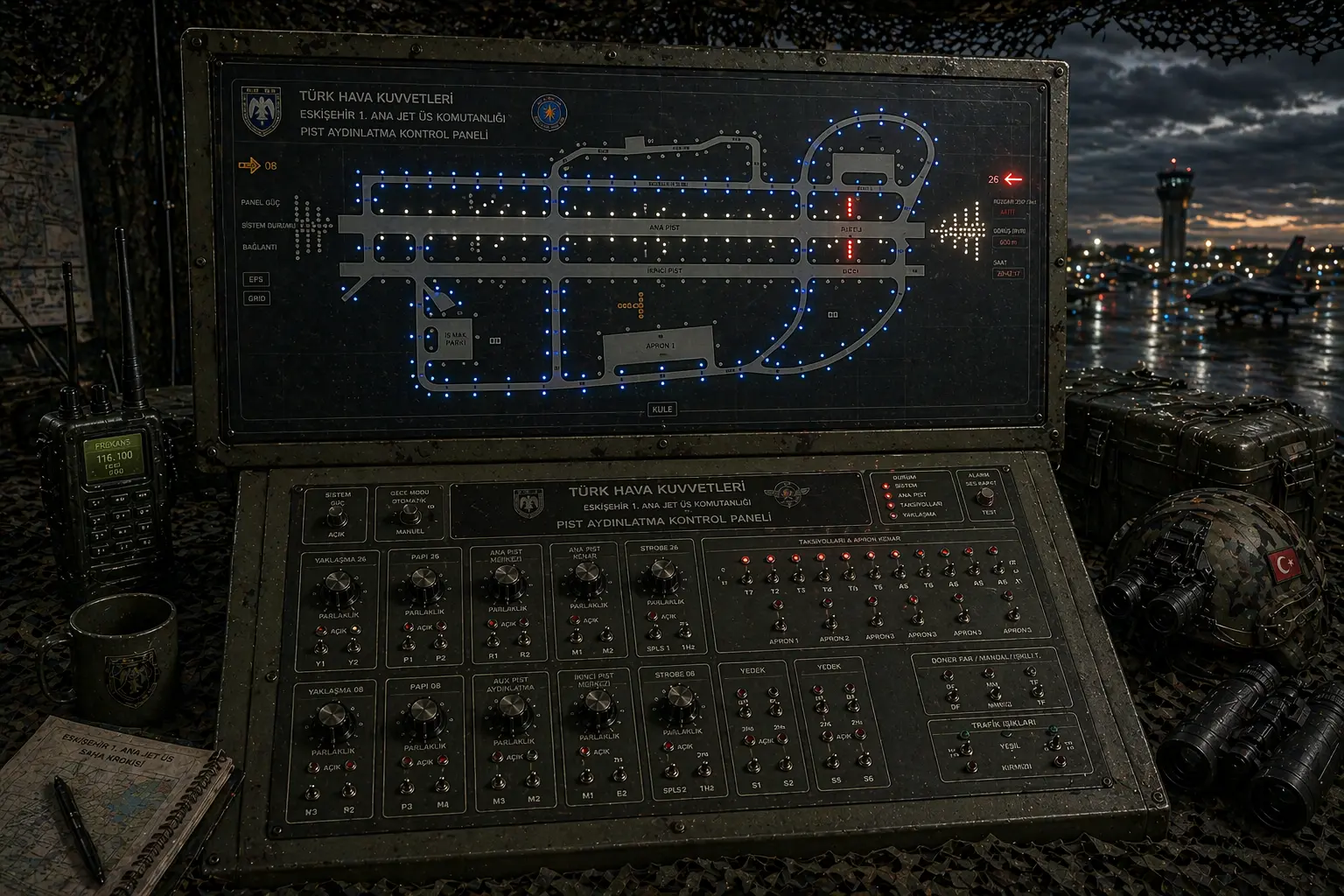

- Hava limanları ve metro: Yolculuk süreç takibi

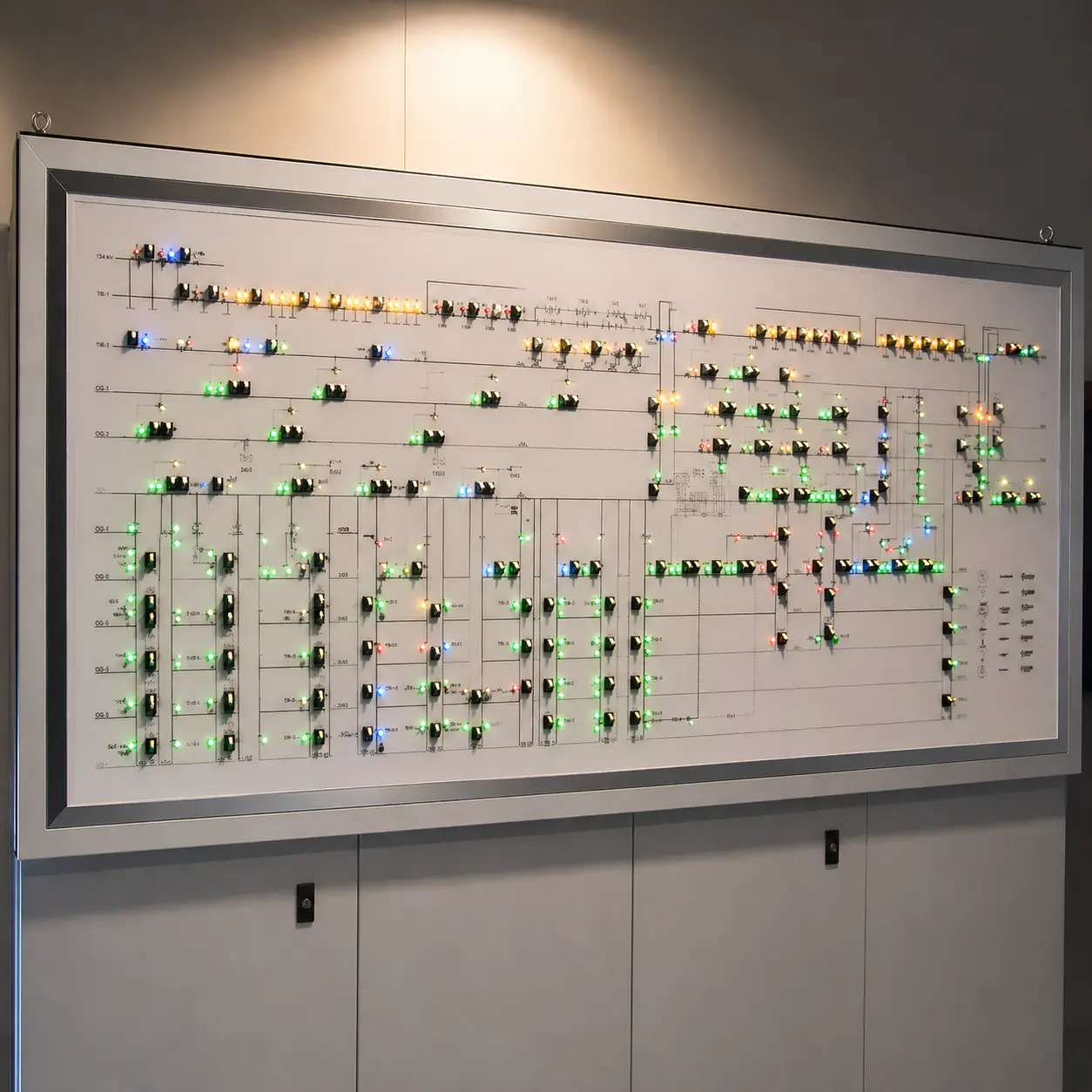

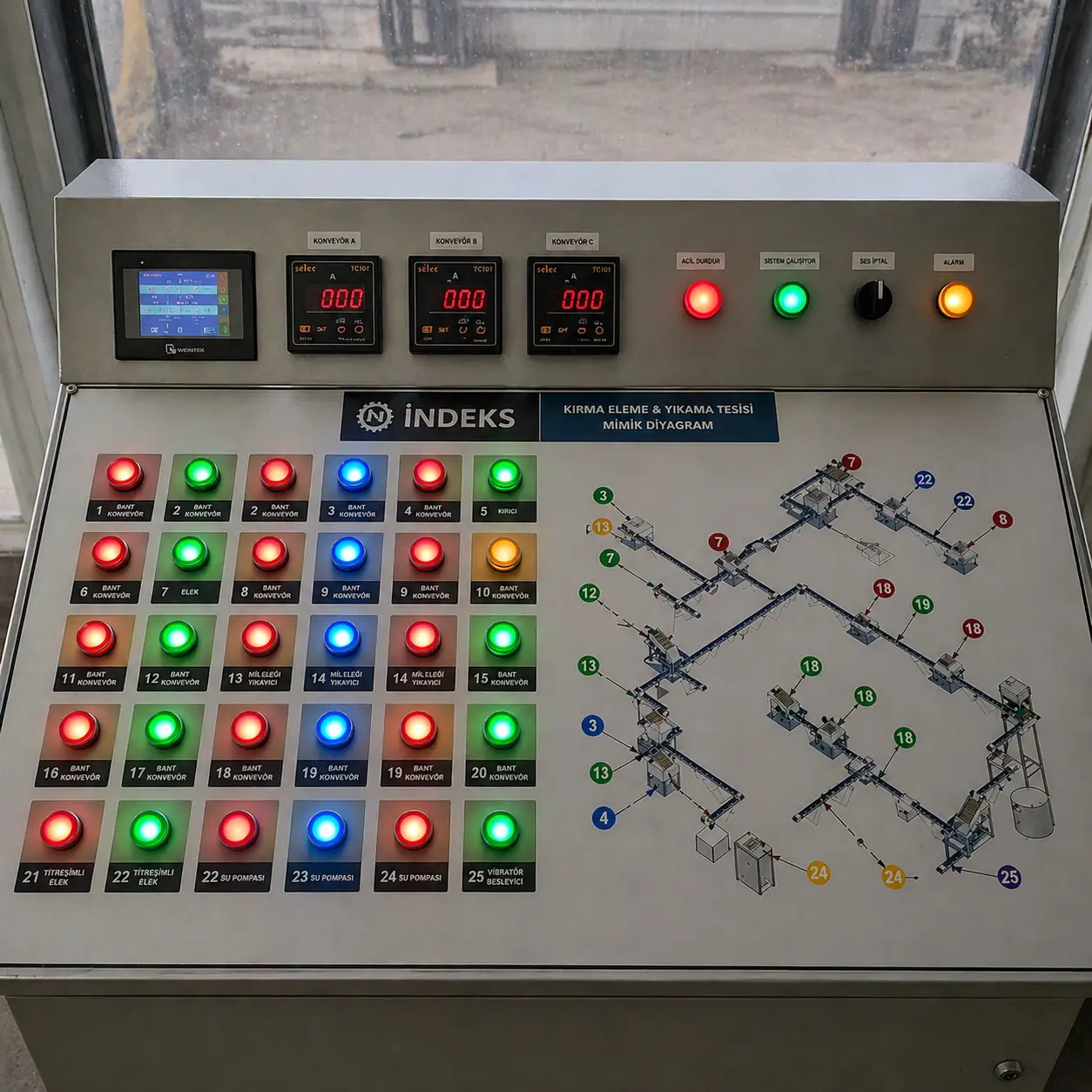

- Endüstriyel üretim hatları: Konveyör ve makine durumu
- Trafik kontrol merkezleri: Sinyalizasyon ve yol durumu

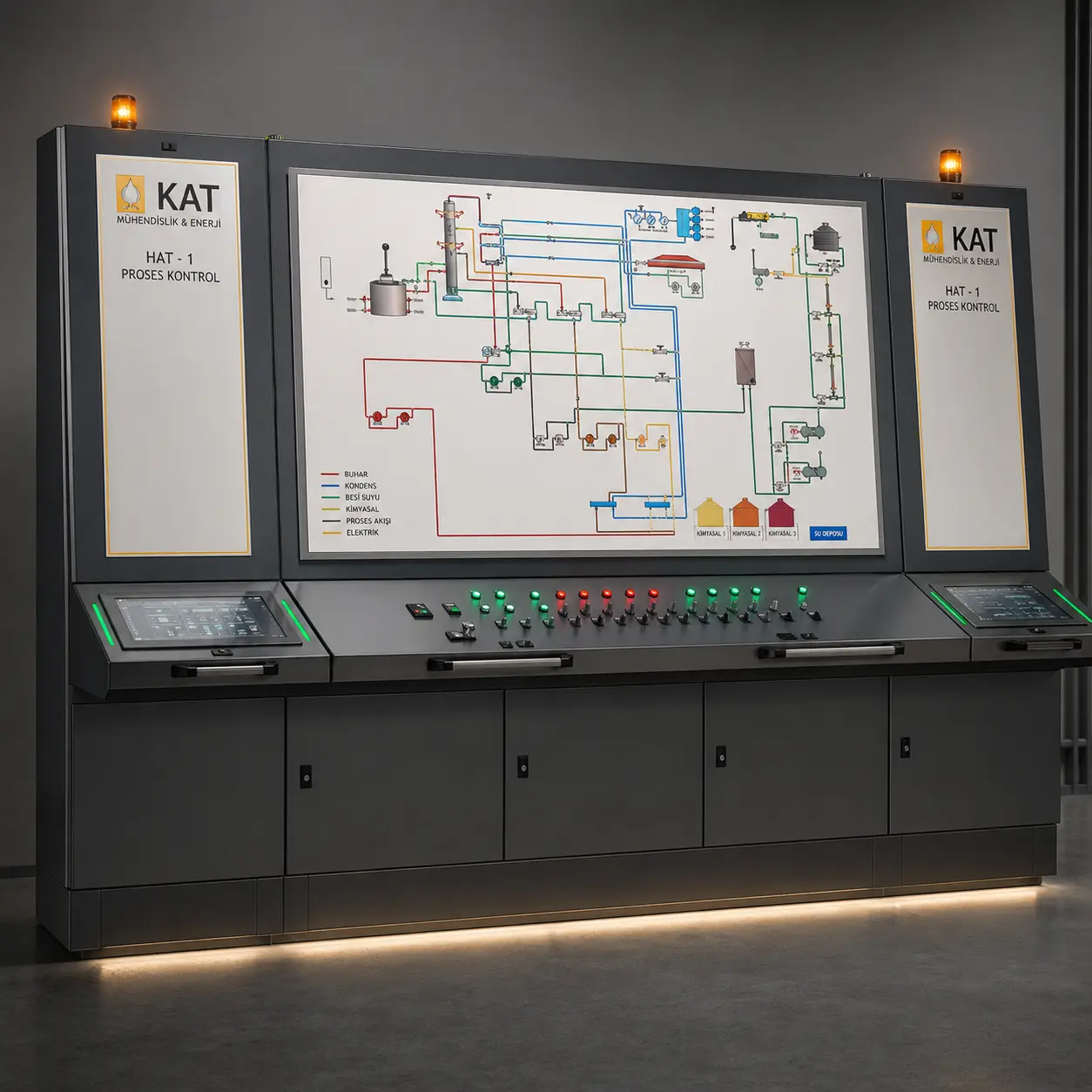

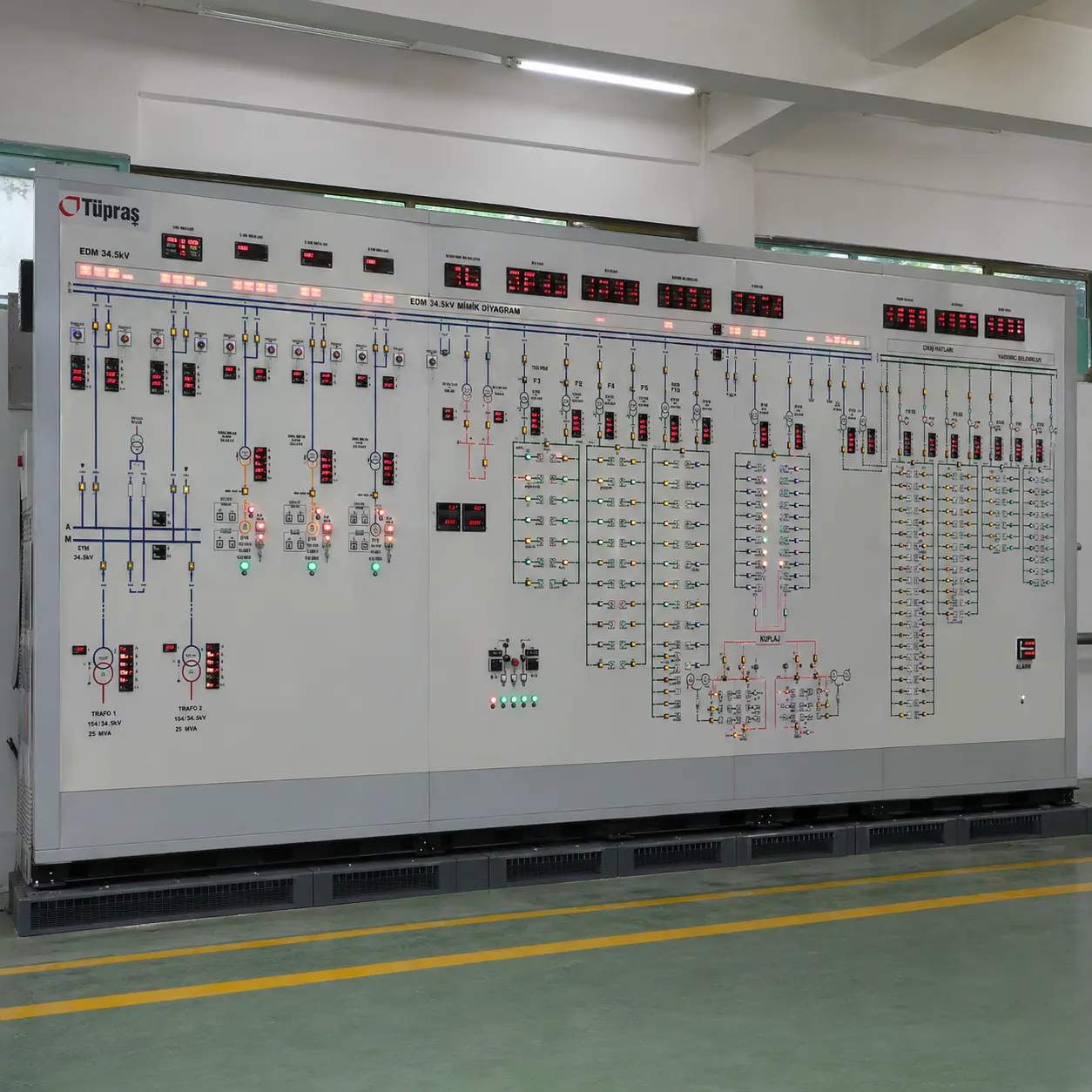

- Yüksek gerilim trafo merkezleri: Şebeke topolojisi

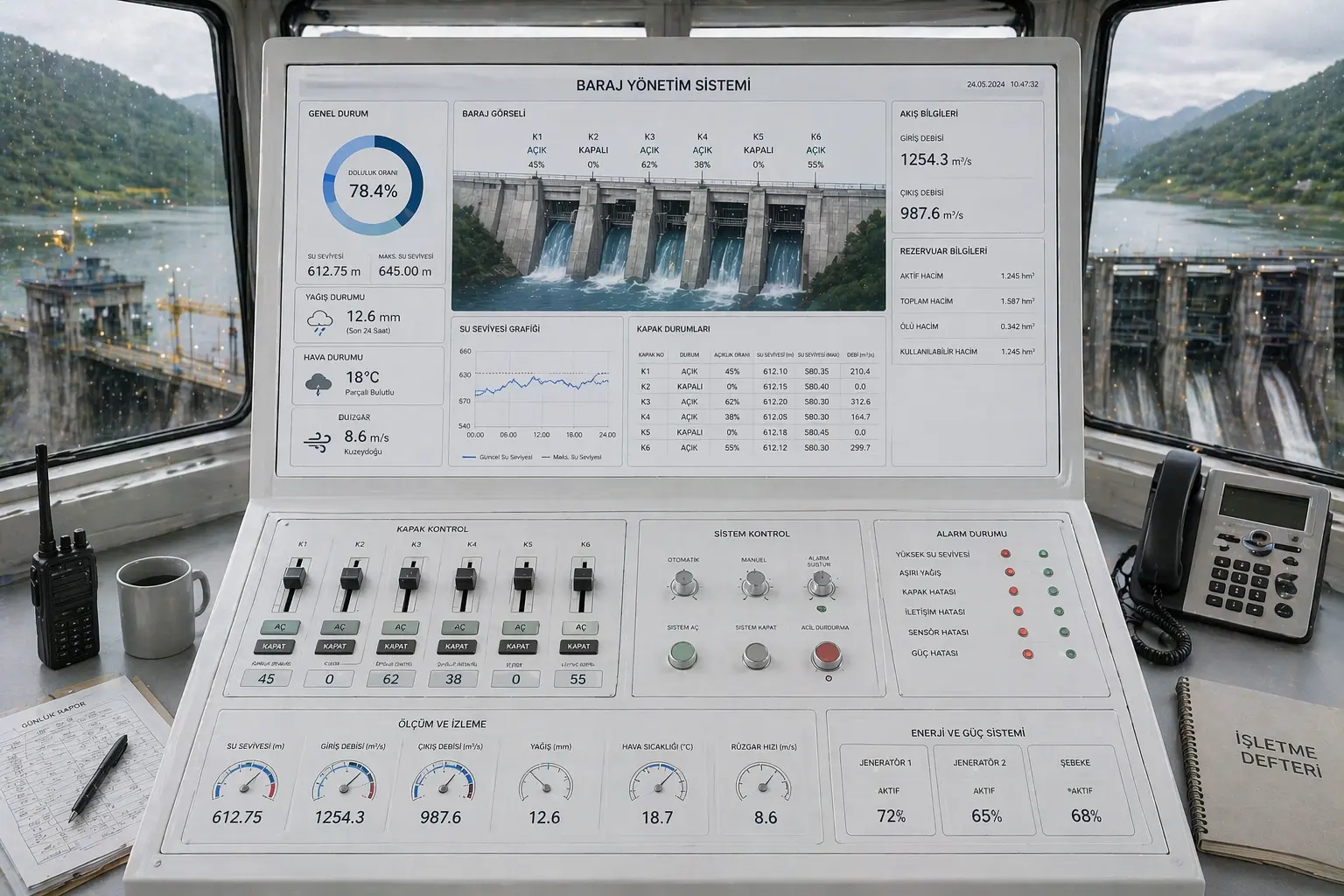

Mimik Diyagram Teknik Özellikleri
Mimik diyagram panelleri 100x70 cm gibi orta ölçekli boyutlardan 4x2 metre büyüklüğündeki dev panellere kadar üretilebilir. Ostim Etiket olarak panel altlığı için 3 mm alüminyum kompozit, 5 mm pleksi veya elektrostatik boyalı çelik sac kullanıyoruz. LED göstergeler 5 mm, 8 mm veya 10 mm çaplarında; kırmızı, yeşil, sarı, mavi ve beyaz renklerde temin edilebilir. Analog ibreli göstergeler, dijital LCD ekranlar, bargraf seviye göstergeleri ve digital sayaç elemanları sisteme entegre edilebilir. Ankara Ostim üretim tesisimizde 24V DC besleme standardında çalışan mimik diyagram sistemleri üretilmektedir.
SCADA ve PLC Entegrasyonu
Modern mimik diyagram üretimlerinde PLC ve SCADA sistemleri ile veri haberleşmesi kritik bir konudur. Ostim Etiket olarak Siemens, Schneider, ABB, Mitsubishi gibi marka PLC sistemlerine uyumlu Modbus, Profibus, Ethernet/IP protokolleriyle haberleşen mimik diyagram panelleri üretiyoruz. 4-20 mA analog girişler ve dijital input/output sinyalleri panel üzerindeki göstergelere yansıtılır. Ankara Ostim tesisimizdeki elektronik test laboratuvarında sistem sevkiyat öncesi tamamen test edilir.
Mimik Diyagram Tasarım Standartları
Mimik diyagram tasarımında endüstri standartları önemli rol oynar. ISA-101 standardında HMI (insan-makine arayüzü) tasarım kuralları, renk kullanım hiyerarşisi ve sembolizasyon kuralları uygulanır. Acil durum noktası kırmızı, normal çalışma yeşil, uyarı sarı renklerle gösterilir. Akış yönleri ok işaretleriyle, ekipmanlar ISA sembolleriyle temsil edilir. Ostim Etiket teknik ekibimiz bu standartları titizlikle uygulayarak mimik diyagram üretmektedir.
Mimik Diyagram Fiyatları ve Teslim Süreci
Mimik diyagram fiyatı panelin boyutuna, LED gösterge sayısına, elektronik karmaşıklığı ve SCADA entegrasyonu gibi parametrelere göre değişir. Standart 100x70 cm panel daha ekonomik fiyatlandırılırken 3x2 metre tam donanımlı kontrol panelleri daha yüksek bütçe gerektirir. Ankara Ostim üretim tesisimizden çıkan her mimik diyagram CE ve TSE standartlarına uygun şekilde üretilir. Teslim süresi panel boyutuna göre 15-30 iş günü arasında değişir. Ostim Etiket olarak proje yerinde montaj hizmeti de sağlamaktayız.
Profesyonel Mimik Diyagram Çözümleri
Endüstriyel tesisinizin verimliliğini artırmak ve operatörlerinizin süreç kontrolünü kolaylaştırmak için mimik diyagram doğru bir yatırımdır. Ostim Etiket, 26 yılı aşkın deneyimiyle mühendislik gerektiren mimik diyagram projelerinde uzman tasarım, elektronik entegrasyon ve saha kurulum hizmeti sunmaktadır. Ankara Ostim üretim tesisimizden Türkiye geneli proje teslimatı yapılmakta, satış sonrası teknik destek sağlanmaktadır. Hemen iletişime geçin, tesisinize özel mimik diyagram projesi için teklif alın.
